「港湾の施設の技術上の基準・同解説」の正誤表  (H18.9.22更新)

誤
正
１上巻・ｐ１１・上から１９行目
　cos2 (φ＋ψ＋θ)
　　cos2 (φ＋ψ－θ)
２上巻・ｐ５４・図－参 2.2.8 中
　防舷材の記号：上からＦ２，Ｆ１
　　防舷材の記号：上からＦ１，Ｆ２
３上巻・ｐ５９・下から１０行目
　（２）船舶の総トン数が、50,000 トン
　（２）船舶の総トン数が、5,000 トン
４上巻・ｐ１０６・[参考] (1) 反射率の概略値
　直立消波構造物　0.3～0.6
　直立消波構造物　0.3～0.8

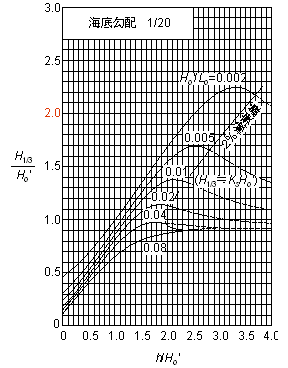

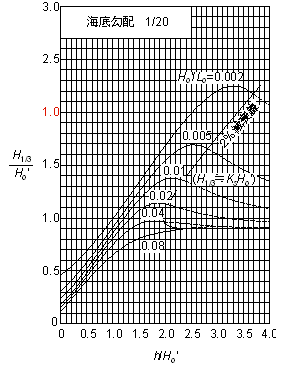

５上巻・ｐ１１０・表-参4.5.13(b)　砕波帯内の有義波高の算定図


６上巻・ｐ１１４・上から８行目
　なお、図－参4.5.18 は、第一時・・・
　なお、図－参4.5.17 は、第一時・・・
７上巻・ｐ１２４・表－参４．６．３中
自転車
自動車
８上巻・ｐ１２６・（４.６.７）式

ここに、kt=1.26(B/d)^0.67で、Ｂは構造物の天端幅、dは水面から構造物接地面までの水深、Hは通過波高、･･･

ここに、捨石堤の場合kt=1.26(B/dt)^0.67、異形ブロック堤の場合kt=1.184(B/dt)^0.895で、Ｂは構造物の天端幅、dtは捨石材の代表径又は異形ブロックの高さ、Hは通過波高、･･･
９上巻・ｐ１２７
　図－参4.7.2と図－参4.7.3
　図名はそのままで、図を入れ替える。
１０上巻・ｐ１３２・下から４行目
　・・大きくなる。航送波は伝播・・
・・大きくなる。航走波は伝播・・
１１上巻・ｐ１３５・式(4.10.8)
　式　誤
式　正
１２上巻・ｐ１３５・式(4.10.11)
　式　誤		式　正
１３上巻・ｐ１４２・下から１３行目
　・・・とあわせ適宜、同点 用いて・・・
　・・・とあわせ適宜用いて・・・
１４上巻・P１５０ 下から9行目
また富永・久津見47) も汀線の陸側にある

また富永・九津見47) も汀線の陸側にある
１５上巻・ｐ１５８・上から１６行目
　β；波の入射角（法線方向と・・・
　β；波の入射角（法線直角方向と・・・
１６上巻・ｐ１６５・上から２行目
また、振動限界重量は落下限界重量の・・		また、落下限界重量は振動限界重量の・・
１７上巻・P１６７ 上から21行目
47)　冨永正照，久津見生哲：

47)　冨永正照，九津見生哲：
１８上巻・ｐ１６７・参考文献62)
港湾技術研究所報告　第38巻		港湾技術研究所報告　第37巻
１９上巻・ｐ２２８・式(11.2.1)
２０上巻・ｐ２４５・下から５行目
　を60％、すなわち 62.5kg のハンマー
　を60％、すなわち 63.5kg のハンマー
２１上巻・ｐ２４８・図－参11.4.3
　横軸の数値「0, 100 , 100」

 　図中の式
式　誤
　横軸の数値「0, 50 , 100」

 　図中の式
式　正

２２上巻・ｐ２９２・上から２０行目
　cos2 (φ＋ψ＋θ)
　　cos2 (φ＋ψ－θ)
２３上巻・ｐ２９４・上から１６行目
　θ；地震合成角　あるいはで表される。
　θ；地震合成角　あるいはで表される。
２４上巻・ｐ３３３・表－参3.3.2中
　許容曲げ圧縮応力度（δca）
　許容支圧応力度（δca）
　　許容曲げ圧縮応力度（σca）
　　許容支圧応力度（σca）
２５上巻・ｐ３４１・上から９行目
　ストレートアスファルトが40～60
　　ストレートアスファルトが40～100

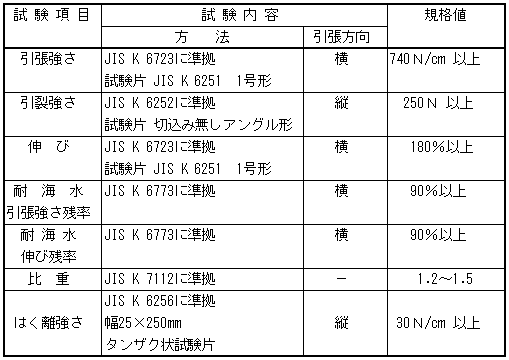

２６上巻・ｐ３５１・表－参7.2.2を以下のものに差し替える。

表－参7.2.2　防砂板の最低規格（軟質塩化ビニール製、厚さ５㎜の場合）
表－参7.2.2

２７上巻・ｐ３５２・上から３、７、１７、２１行目
　引張強さ　4.9 N/㎜2 以上
　引張強さ　3.9 N/㎜2 以上
　引張強さ　9.8 N/㎜2 以上
　引張強さ　9.3 N/㎜2 以上		　引張強さ　4.9 MPa 以上
　引張強さ　3.9 MPa 以上
　引張強さ　9.8 MPa 以上
　引張強さ　9.3 MPa 以上
２８上巻・ｐ３６２・下から１１行目
　所報告 　Vol.38 No.1,1999年3月
　所報告　Vol.37 No.4,1998年12月

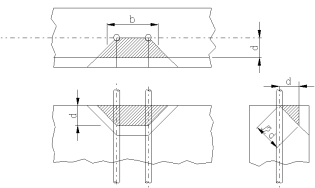

２９上巻・ｐ３８６・図-参1.6.6及び、式(1.6.12) を以下のものに差し替える。

図－参1.6.6
図-参1.6.6　外壁の破壊状況


　Ｖcd＝0.20・√(ｆ'cd)・βd・βp・βγ・Ａτ／γb　　　　　　　　(1.6.12)

ここに,

　　 Ｖcd 　；　 設計せん断耐力（Ｎ）
　　 βd   ；    βd＝4√(1000／ｄ) ただし、βd＞1.5 となる場合は 1.5
　　 βp 　； 　βp＝3√(100 ｐ)　   ただし、βp＞1.5 となる場合は 1.5
  　 βγ　；　 βγ＝1.00
   　 d   　； 　吊筋中心から水平方向鉄筋までの距離(mm)
　    ｐ  　； 　 水平方向筋の鉄筋比　p＝As / (b×√(2)d )
　  　Ａs   ； 　 せん断面内の水平方向鉄筋の鉄筋量（㎜2）
　    ｂ     ； 　吊筋間隔 + d（mm）
                　ただし、吊筋間隔≦5D  D；吊筋直径
      f'cd   ； 　 コンクリートの設計圧縮強度（Ｎ／㎜2）
  　 γb  　； 　部材係数，一般に1.3としてよい．
   　 Aτ 　； 　せん断抵抗面積（㎜2）   Aτ = b×√(2)d


　

３０上巻・ｐ４４０・式(4.1.4)

　Ｒu＝８ｃｐAp＋ｃaAs
  ここに
　　＿
　　ｃｐ ； 杭先端位置での粘着力（kN/m2 )

     ｃa； 杭根入れ全長に対する平均付着力（kN/m2 )

　　　　　　　　 ＿
Ｒu＝８ｃｐAp＋ｃaAs
  ここに
　　
　　ｃｐ ； 杭先端位置での粘着力（kN/m2 )
     ＿
　　ｃa ； 杭根入れ全長に対する平均付着力（kN/m2 )
３１上巻・ｐ４５８・下から２行目
　ｈ；載荷高（ ㎝ ）		   ｈ；載荷高（ ｍ ）
３２上巻・ｐ４６０・図－参４．３．３のタイトル
N値とk s との関係
N値とk c との関係
３３上巻・ｐ４６８・表－参 4.3.4 中
　「②杭頭が回転しない場合」の
　「杭各部の曲げモーメントＭ」の
　ＭXの式中
　ＭX＝･･･[(1-βh) cosβ h － ･･･]



　　ＭX＝･･･[(1-βh) cosβ x － ･･･]

３４上巻・ｐ４６９・式(４．３．１７)
　

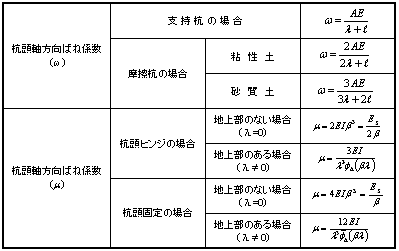

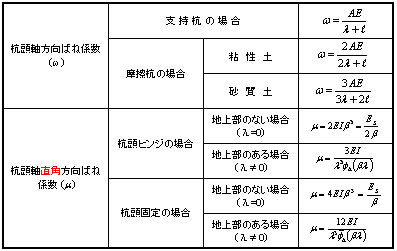

３５上巻・P476・表-参4.3.8　杭頭ばね係数

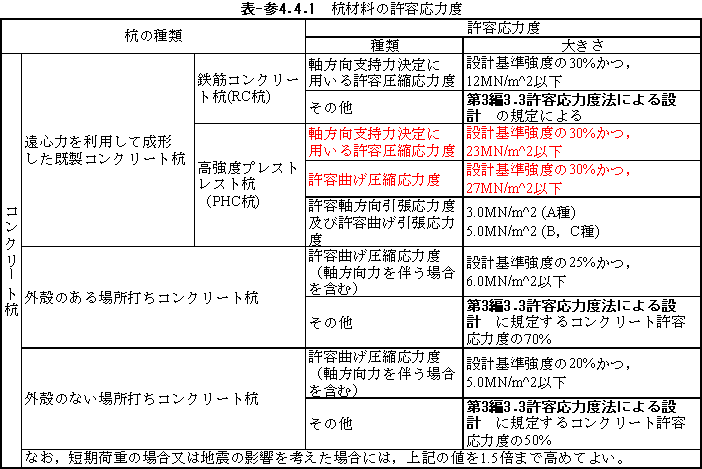

３６上巻・p484・表-参4.4.1を以下のものに差し替える。
　
３７上巻・ｐ５１７・上から８行目
　～1: 1.3 とすることが多い。
　　～1: 3 とすることが多い。
３８上巻・ｐ５２５・下から１５行目
　・・簡易計算法 21)が提案されて・・
　　・・簡易計算法 101)が提案されて・・
３９上巻・ｐ５４７・式－7.8.1 Ｐai＝の２項目の分子
　sin（ζi－φi＋θ）･cos（ φ －ζi）
　　sin（ζi－φi＋θ）･cos（ ψ －ζi）
４０上巻・ｐ５５３・図－参7.9.2・STEP-5
　Ｎ0を Ｎ1 に取り替え・・・
　　Ｎ0を Ｎ1’ に取り替え・・・
４１上巻・ｐ５６１・下から１行目
　・・算定式は、式（7.10.6）である・・
　・・算定式は、式（7.10.2）である・・
４２上巻・ｐ５６４・上から３行目 式 (7.10.7)
　S0f＝ｍvΔｐΔＨ
　S0f＝ｍvΔｐＨ
４３上巻・ｐ５７３・[参考文献]・101) として以下のものを追加する
　　
　101) 片山　忠：軟弱地盤上の空港建設における複合バーチカルドレーンに関する研究,　九州大学学位論文,　1993
４４下巻・ｐ６０３・図－参2.7.3
　図　誤
図　正
４５下巻・ｐ６１９・上から２２行目
　λSL’＝1.0, すなわち, ＦSH＝Ｆ1, ＦSV＝Ｆ1sinαcosα
　λSL’＝1.0, すなわち, ＦSH＝Ｆ1sin2α, ＦSV＝Ｆ1sinαcosα
４６下巻・ｐ６５９・下から５行目
　ＦS　壁体の 滑り出し に対する安全率
　ＦS　壁体の 転倒 に対する安全率
４７下巻・ｐ６７６・左から１行目（図－参5.3.4と
図－参5.3.5の縦軸の単位）
　地盤反力係数lｈ（ MN/㎝3 ）		　地盤反力係数lｈ（ MN/ｍ3 ）
４８下巻・ｐ６７７・上から３行目
　・・・、全ケースをまとめて 図－参 5.3.2 にグラフ表示した
　・・・、全ケースをまとめて 図－参 5.3.6, 図－参 5.3.8 及び図－参 5.3.9 にグラフ表示した
４９下巻・ｐ６７７・下から７行目
　た地震時の震度は 0.25 としている
　た地震時の震度は 0.2 としている
５０下巻・ｐ７１０・図－参7.3.5 中詰土圧　右図 粘性土上部土圧 　　　　　　
（γ1ｈ2＋γ2ｈ2）Ｋｃ
（γ1ｈ1＋γ2ｈ2）Ｋｃ
５１下巻・ｐ７２４・式(8.2.6)

５２下巻・ｐ７８０・下から２５，２６行目
　軟泥　ＴA ＝ 8 ＷA2/3
　硬泥　ＴA ＝ 5 ＷA2/3
　軟泥　ＴA ＝ 17 ＷA2/3
　硬泥　ＴA ＝ 10 ＷA2/3
５３下巻・ｐ８８１・下から１１行目
　(3)スリップバーは JIS G 3112 鉄筋コンクリート用棒鋼 の規定に・・・
　(3)スリップバーは JIS G 3101 一般構造用圧延鋼材 の規定に・・・

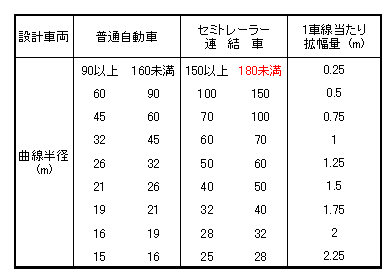

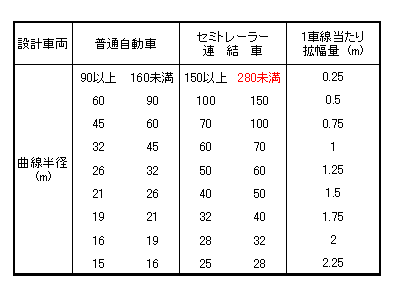

５４下巻・ｐ９０３・表-参1.2.3


５５下巻・ｐ９１９・式(1.7.1)

５６下巻・ｐ１０３３・式(6.4.3)
５７下巻・ｐ１０３３・上から１４行目
ANSI　B31.4（Liquid Petroleum Transportation PiPing Systems）による

API　BULLETIN 5C3 SIXTH EDITION(Bulletin on Formulas and Calculations for Casing, Tubing, Drill Pipe,and Line Pipe Properties)による

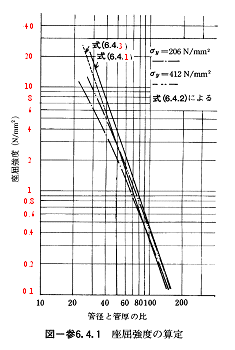

５８下巻・ｐ１０３３・図-参6.4.1を下記の表に置き換える
